**产品简介**

新型号		旧型号	轴承名称

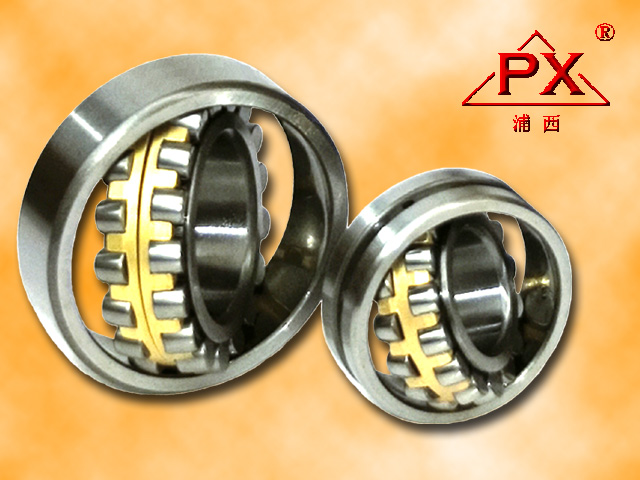

22309		3609	调心滚子轴承-223系列
介绍	主要用以承受径向载荷，同时也能承受任一方向的轴向载荷，有高的径向载荷能力，特别适用于重载或振动载荷下工作，但不能承受纯轴向载荷。该轴承调心性能良好，特别运用于有翘度长轴或双支承同轴度差的场合。 “PX”牌调心滚子轴承采用优质轴承材料，优化设计方案，传统加新颖制造工艺，严格加严密的检测手段及质量控制，因而产品具有高一致性和广泛的适用性，该产品已一次送样通过检测机构测试，列入首批获得中国质量认证中心CQC《产品认证证书》。

22309 详细参数

产品型号搜索：

**产品参数**
额定动负荷 Cr	141.0KN	额定静负荷 Cor	166.0KN
内径	45mm	极限转速rpm脂润滑	3800min/转
外径	100mm	极限转速rpm油润滑	4800min/转
宽度	36mm	净重	1.40kg
最小倒角	1.5mm

主要
结构
型式

1、传统型：22309 其保持架为两片黄铜实体梳状型2、加强型：22309 C 其保持架为两片钢板冲压窗框型，增设浮动中挡圈3、加强型：22309 CA 其保持架为整体黄铜实体交叉梳状型4、改进加强型：22309 CAC 其保持架为整体黄铜实体交叉梳状型，增设浮动中挡圈5、圆锥孔：22309 CAK6、带止动槽：22309 CAN7、带润滑油槽、油孔：22309 CA/W33

主要
保持架
形式

1、为钢板冲压其后置代号“C”；2、为黄铜实体其后置代号“M”(省略)
